Monteren Pe-leidingen en koppelingen

Polyethyleen beregeningsleiding (Pe-leiding)

Het gebruik van PE-leiding geeft de mogelijkheid om een flexibel traject door de bodem te creëren. Let erop dat de leiding niet te strak in de gegraven sleuf komt te liggen en test het gehele systeem voordat de gegraven sleuven worden gedicht.

Zorg ervoor dat de leiding vlak (horizontaal) door de tuin ligt of zelfs iets aflopend naar een afdruipventiel indien aanwezig, zodat water kan weglopen en de sproeikoppen tegen vorst worden beschermd.

Knip de leiding met een snoeischaar en gebruik liefst geen zaag i.v.m. vrijkomend zaagsel wat de sproeiers kan verstoppen.

Polyethyleen op zich is niet gevoelig voor vorstschade.

Klemkoppelingen

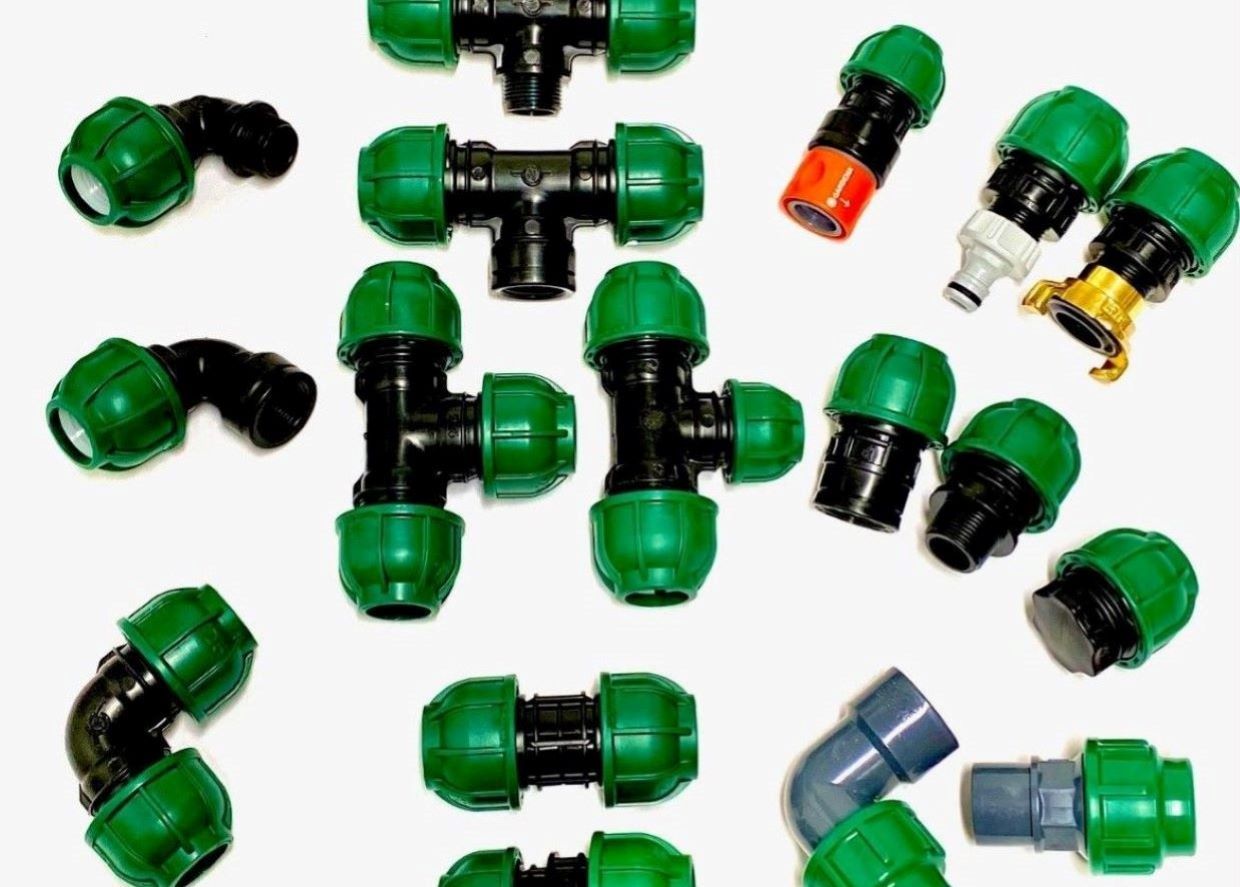

Er zijn meerdere soorten klemkoppelingen waarmee de PE-slang wordt verbonden. De afdichting gebeurt door een rubberring aan de binnenzijde en de wartel zorgt er enkel voor dat de leiding niet uit de koppeling schiet.



Het monteren van klemkoppelingen aan PE-leiding

De klemkoppelingen in onze webshop zijn van professionele kwaliteit en worden al jaren toegepast in professionele en particuliere installaties. Als de koppelingen conform de fabrikantinstructies geïnstalleerd worden, zijn ze gegarandeerd lekvrij.

Aansnijden van de tyleen/PE-leiding

De tyleenslang/PE-leiding dient zo glad en recht mogelijk aangesneden te worden. Het advies is daarvoor een scherpe snoeischaar te gebruiken. Dit werkt uitstekend en ook veilig! Zie het resultaat in de eerste foto “Stap 1”.

Monteren van de tyleen/PE-koppeling

• Schuif als eerste de groene wartel en vervolgens de witte ring over de tyleen/PE-leiding.

Zie de foto met “Stap 1”

• In de volgende handeling dient de tyleen/PE-leiding in de koppeling geschoven te worden. Dit is een belangrijke stap in het lekvrij monteren.
• Stop niet met duwen bij de eerste voelbare weerstand, maar duw de leiding voorbij de rubberring tot aan de kunststofrand. De leiding kan nu echt niet meer verder.

Zie de foto met “Stap 2”

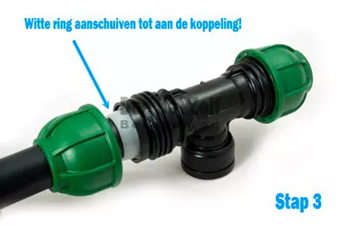

• Schuif de witte ring tegen de koppeling aan en draai vervolgens de groene wartel stevig, maar handvast, aan. Door het aandraaien wordt de rubberring samengeperst en tegen de leiding aangedrukt waardoor hij 100% lekvrij afsluit. Het gebruik van gereedschap is niet nodig.

Zie de foto met “Stap 3”.

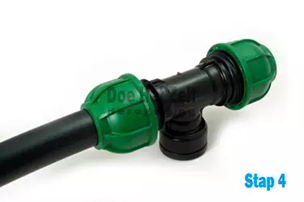

Het eindresultaat is te zien in de foto met “Stap 4”.

Alle tyleen/PE-koppelingen worden exact volgens deze methode gemonteerd!
